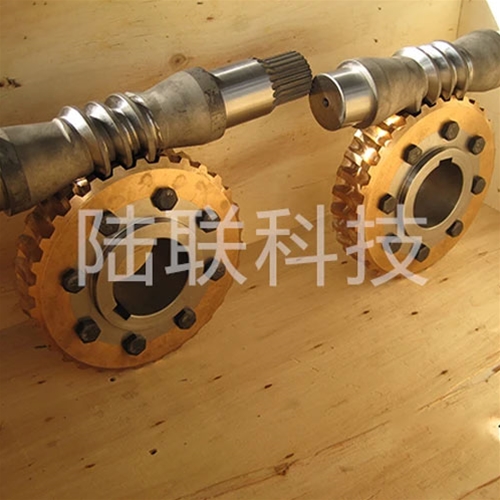

平面二次包络蜗轮蜗杆
平面二次包络环面蜗杆副的形成过程主要包括两次包络运动，**次包络运动是以***面蜗轮的齿面为母面与蜗杆以一定的相对运动包络出蜗杆的螺旋齿面；**次包络运动是以**次包络运动形成的螺旋曲面为母面与蜗轮通过共轭运动包络出蜗轮齿面。微信扫码咨询：
产品详情
平面二次包络环面蜗杆副的形成过程主要包括两次包络运动，**次包络运动是以***面蜗轮的齿面为母面与蜗杆以一定的相对运动包络出蜗杆的螺旋齿面；**次包络运动是以**次包络运动形成的螺旋曲面为母面与蜗轮通过共轭运动包络出蜗轮齿面。
这样形成的运动副在啮合过程中具有一下特点：
1.蜗杆轴向齿廓呈弧形分布，同时接触齿数3-10个。
2.蜗杆齿面经硬化处理后精密磨削而成，齿面硬度HRC≥50，齿面光洁度Ra≤0.8.
3.加工工艺过程与成形原理完全一致，能够可靠的保证制作精度和啮合状态。
4.齿面接触面积大于70%。
5.蜗轮齿面上每时每刻都有两条同时出现的，沿齿宽方向不断从两端向中间推进的接触线，而且接触线与相对速度方向的夹角接近90°。
6.齿面润滑角大，利于动压油膜的形成及保持性好。
